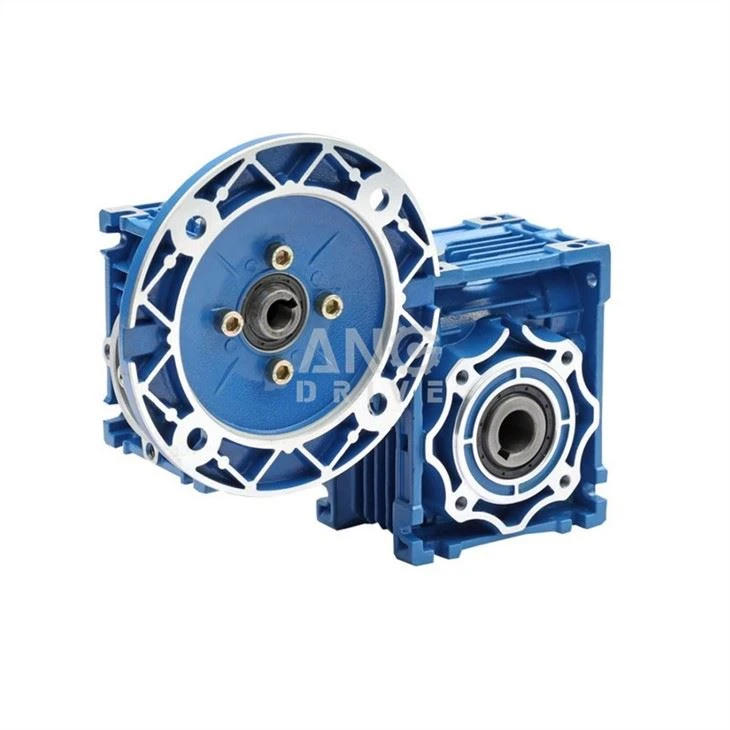

Maskväxellåda dubbelsteg
Worm Gear Box dubbelstegsstrukturfunktion
1. Tillverkad av högkvalitativ aluminiumlegering, lätt i vikt och icke-rostande
2. Smidig i drift och lågt i buller, kan arbeta länge under fruktansvärda förhållanden
3. Hög strålningseffektivitet
4. Snygg i utseende, hållbar i livslängd och liten i volym
5. Lämplig för omnibärande installation
Maskväxellåda dubbelstegHuvudmaterial
1. Hölje: Pressgjuten aluminiumlegering (ramstorlek 025-090); gjutjärn (ramstorlek 110-150)
2. Maskaxel: 20CrMnTi, karbonisera värmebehandling gör hårdheten på växelns yta upp till 56-62 HRC. Behåll förgasningsskiktets tjocklek mellan 0,3 och 0,5 mm efter exakt slipning
3. Maskhjul: bärbar tennbronslegering
Maskväxellåda dubbelstegYtmålning
Aluminiumlegeringshus:
1. Blästring och speciell antiseptisk behandling på aluminiumlegeringsytan
2. Efter fosfatbehandlingen, måla med RAL 5010 blå, silver, grå, röd eller baserat på kundens krav
Gjutna bostäder:
Måla först med röd rostskyddsfärg och måla sedan med RAL 5010 blå eller silverfärgad vit färg
Maskväxellåda dubbelstegBeskrivning av modell
Rv 063—40—ᵉ—FA1 (fa1)—AS1 (på följande) 71B5 (på 71B5) B3 (B3) —0.37—4/1
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
Nej. | Kommentarer |
1 | Modellkod:Rv:Hålingång med fläns V:Axelingång utan fläns |
2 | Centralt avstånd för maskhjul och maskaxel |
3 | Hastighetsförhållande för reducerare (I=7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100) |
4 | 1) Inget märke betyder utan utmatningsfläns 2) E: Dubbel förlängning maskaxel |
5 | 1) Inget märke betyder utan utmatningsfläns 2) FA, FB, FC, FD, FE(1/2): utgångsfläns och position |
6 | 1) Inget märke betyder hålutgång 2) AS(1/2): Enkelutgångsaxel och -läge 3) AB: Dubbelutgångsaxel |
7 | Normaliserad form av ingångsfläns (utan motor) |
8 | Installationspositionskod |
9 | 1) Inget märke betyder utan motor 2) Modellmotorer (kraftstolpar) |
10 | Positionsdiagram för motorterminalbox, standardposition 1 kan inte nämnas |
